Ki diferans ki genyen ant bòdi Insert ak Overmolding?

De pwosesis, non menm jan an, lojik jeni konplètman diferan. Nou jwenn kesyon sa a ase souvan ke li garanti yon bon ekriti teknik olye ke duve maketing abityèl ou jwenn yon lòt kote.



Mete bòdi mete yon eleman pre-fè (metal, seramik, pafwa plastik pre-moule) nan mwazi an anvan piki. Overmolding mete yon dezyèm kouch plastik sou yon pati plastik ki egziste deja. Sa se yon sèl-vèsyon fraz la. Tout lòt bagay -desizyon zouti, maltèt materyèl, mòd echèk-koule nan diferans fondamantal sa a.

Kote konfizyon an soti

Tou de pwosesis kreye plizyè-pati materyèl. Tou de itilize ekipman bòdi piki. Tou de jwenn ansanm nan lis kapasite founisè yo. Men, konsiderasyon jeni yo diverge prèske imedyatman.

Mete kontra bòdi ak metal-a-koòdone plastik. Pa gen lyen chimik ki egziste. W ap konte nèt sou jeyometri-molet, twou, undercuts-pou mekanikman bloke insert an plas. Plastik la retresi alantou metal la pandan li refwadi, sa ki kreye priz men tou kreye pwoblèm nou pral jwenn nan pita.

Overmolding kontra avèk plastik-a-koòdone plastik. Lè konpatibilite materyèl egziste, ou jwenn aktyèl entèdiffusion molekilè nan fwontyè a. Chenn TPE yo ak chenn substrate melanje pandan tou de sifas yo pi wo pase tranzisyon an vè. Fè byen, fòs kosyon an depase fòs materyèl la -ou chire TPE a anvan ou kale l.

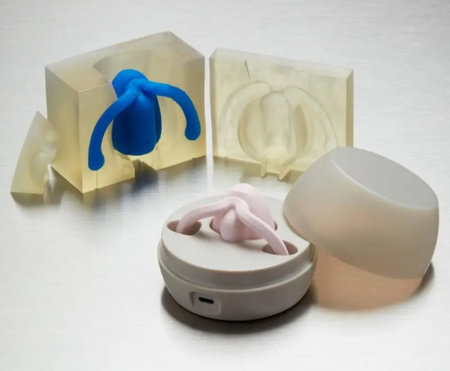

Reyalite a tèmik nan mwazi polymère

Anvan ou antre nan spesifik pwosesis, gen background ki vo konpreyansyon sou transfè chalè nan aplikasyon sa yo.

Rechèch nan Bielefeld University of Applied Sciences demontre yon bagay ki sipriz moun ki pa abitye ak zouti polymère: lè ou enjekte ABS nan yon kavite mwazi ABS, tanperati kontak la rive nan apeprè 145 degre. Piki a menm nan zouti asye? Tanperati kontak rete alantou 62-70 degre.

Poukisa sa enpòtan: tan refwadisman balanse dramatikman ak materyèl kavite. Refwadisman mwazi asye pran apeprè 12 segonn pou seksyon miray tipik yo. Kavite polymère? 680 segonn. Chalè a tou senpleman pa gen okenn kote pou ale -kondiktivite tèmik twò ba pou chanèl refwadisman konvansyonèl yo fonksyone.

Rechèch sa a te mennen nan yon apwòch refwadisman ekstèn lè l sèvi avèk imèsyon nan beny dlo apre ekspilsyon, diminye tan sik nan alantou 62 segonn ak gout tanperati nan 16-39 degre possible. Teknik SPM (Space Puzzle Mould) pèmèt foure kavite milti-pati yo ekspilse ak pyès travay la, refwadi deyò, Lè sa a, sikile tounen pous. Pwodiksyon kouri nan 165 pati ak 80 sik pou chak seri pakèt pa montre okenn domaj ekstèn nan zouti an.

Nou mansyone sa a paske konpòtman tèmik zouti afekte tou de rezilta insert bòdi ak overmolding, ak pi fò diskisyon teknik sote fizik ki kache nèt.

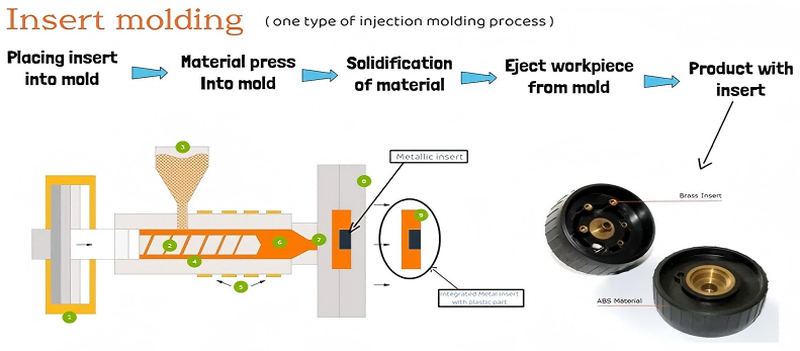

Mete bòdi: sa k ap pase aktyèlman

Mete metal yo antre nan mwazi an. Plastik koule alantou yo. Pati ekspilte. Senp ase nan konsèp.

Dekonpozisyon sis-etap la:

Preparasyon.Insert yo enspekte, netwaye, pafwa sifas-trete. Kwiv domine pou aplikasyon file-bon machinability, rezistans korozyon desan, konpòtman previzib. Nerjaveèi pou anviwònman difisil. Aliminyòm lè pwa enpòtan. Karakteristik sifas yo (molete, sikonferans sikonferans, nan-twou) yo fèt pou maksimize retansyon mekanik.

Chaje. Plasman manyèl travay pou volim ki ba. Près vètikal fè sa pi fasil paske gravite ede olye ke batay. Volim ki pi wo yo jistifye otomatik chaje-robo, bòl bòl, sistèm pick-ak-place. Fixturing dwe kenbe pozisyon kont presyon piki, ki vin sibstansyèl.

Prechofaj. Souvan sote, souvan regrèt. Metal kondwi chalè agresif. Tanperati chanm -an kwiv tonbe nan yon mwazi aji kòm yon koule chalè, lokalman refwadi fonn nan, ogmante viskozite, kreye liy soude fèb. Prechofaj nan ~ 100 degre adrese sa a. Men, gen yon dezyèm rezon ki fè moun rate: ekspansyon tèmik. Insérer a chofe elaji. Kòm asanble a refwadi, insert ak kontra plastik ansanm, diminye diferans lan estrès rezidyèl.

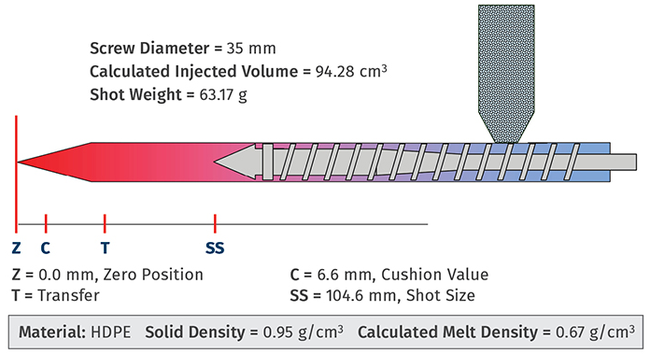

Piki.Paramèt estanda piki bòdi aplike -tanperati fonn, vitès piki, presyon pake, tan refwadisman. Kote pòtay la enpòtan plis pase nòmal paske w ap dirije koule alantou yon obstak.

Refwadisman. Inegal pa nati. Metal refwadi pi vit pase plastik. Koòdone a wè gradyan tèmik ki pa egziste nan yon sèl -materyèl bòdi.

Ekspilsyon ak enspeksyon.Verifikasyon pozisyon, retire -tès si yo espesifye, chèk dimansyon. Enspeksyon vizyèl kaptire pwoblèm evidan; sibtil yo parèt pita.

Pwoblèm nan estrès baskètbòl

Sa a merite seksyon pwòp li paske se mòd echèk la ki kenbe moun.

Plastik retresi lè li solidifye. Pousantaj kontraksyon tipik: ABS 0.4-0.7%, PP 1.0-2.5%, POM 1.8-2.5%. Lè plastik retresi alantou yon insert metal ki pa retresi nan menm vitès la, estrès tansyon sikonferansyèl devlope nan plastik la. Estrès sa a pa detann. Li entegre nan pati a pou tout tan.

Kalkil la se senp:

Pou asetal (POM) ak 2.5% kontraksyon ak ~ 2,600 modil MPa, w ap gade estrès baskètbòl alantou 52 MPa. Sa a se apeprè 75% nan ultim fòs rupture POM a. Pa yon maj konfòtab. (kaysun.com/blog/material-konpòtman-baskèt-estrès-ak-ranpe)

Sa a eksplike fenomèn reta krak la-pati yo pase premye enspeksyon, bato bay kliyan yo, Lè sa a, krak semèn oswa mwa pita kòm materyèl la ranpe anba estrès konstan.

Diminisyon konsepsyon: epesè miray adekwat alantou foure (bòs OD yo ta dwe 1.5 -2 × insert OD), seleksyon materyèl favorize pi ba kontraksyon ak modil, jeyometri soulajman estrès, ak etap nan prechofaj mansyone pi bonè.

CTE dezakò ak sikilasyon tèmik

Ki gen rapò men diferan de estrès baskètbòl: koyefisyan diferans ekspansyon tèmik.

Valè tipik:

• Plastik: 50-80 ppm / degre
• Kwiv: ~ 19 ppm / degre
• Aliminyòm: ~ 24 ppm / degre
• Steel: 10-13 ppm / degre

Yon diferans 40+ ppm/degre vle di plastik la elaji ak kontra anpil pase metal la ak chak sik tanperati. Nan aplikasyon ki wè siklis tèmik-otomobil underhood, ekipman deyò, nenpòt bagay ki gen chofaj limen / koupe-diferans sa a kreye estrès koòdone siklik.

Ka dokimante nan fowòm jeni (eng-tips.com): foure an kwiv nan 30% vè-nilon plen, te pase tès presyon inisyal nan 120 psi, koule apre monte bisiklèt tanperati a 80 degre. Dezakò nan ekspansyon tèmik louvri koòdone a. Analiz apre -tès te montre inisyasyon krak nan konsantrasyon estrès sou sifas insert la.

Ranje a nan ka sa a pa t 'ajisteman pwosesis -se te chanjman konsepsyon. Segondè sele (O-bag, elastomèr gasket) oswa jeyometri koòdone reamenaje. Mete bòdi pou kont li pa ka garanti gaz-sele sere lè sikilasyon tèmik enplike, kèlkeswa jan pwosesis bòdi a pafè.

Overmolding: varyant pwosesis

Twa apwòch egziste, yo chak ak diferan ekonomi ak enplikasyon kalite.

Mete overmolding (transfè bòdi).Substra pre-moule yo mete nan yon dezyèm mwazi. TPE oswa lòt materyèl overmold enjekte sou li. Sèvi ak ekipman estanda yon sèl-piki. Travay-entansif akòz chajman manyèl substra a. Ekonomik anba ~ 250,000 inite anyèl depann sou depans travay. Bon jan kalite lyezon depann anpil de tanperati substrate nan moman piki overmold -substra frèt vle di pi fèb lyezon entèfas.

De-piki bòdi (milti-piki).Ekipman espesyalize ak plizyè barik. Premye materyèl enjekte, mwazi wotasyon oswa glise, dezyèm materyèl enjekte nan menm sik la. Substrate rete cho ant vaksen, maksimize entèdifizyon molekilè nan koòdone a. Pi bon kalite kosyon. Segondè pri zouti ak ekipman. Ekonomik pi wo a ~ 250,000 inite anyèl.

Ko-piki.Piki similtane nan tou de materyèl. Aplikasyon limite. Pa souvan itilize pou overmolding nan sans konvansyonèl yo.

Papòt 250,000 inite a se apwoksimatif. To travay afekte kalkil la anpil. Nan travay $4/èdtan, insert overmolding rete ekonomik nan pi gwo volim. A $30/èdtan, de-piki vin atire pi bonè.

Konpatibilite materyèl-pati ki lakòz echèk

Lyezon chimik ant overmold ak substra mande pou konpatibilite molekilè. Tablo konpatibilite egziste men yo pa rakonte tout istwa a.

Paramèt pwosesis afekte bon jan kalite kosyon anpil. TPE rekòmandasyon tanperati fonn soti nan founisè materyèl (teknorapex.com):

• Plis pase PP substra: 170-190 degre
• Plis pase ABS substra: 220 degre
• Plis pase substra PA: 240 degre

Pi wo tanperati fonn ankouraje transfè chalè koòdone ak mobilite molekilè. Vitès piki yo ta dwe rapid pou kenbe tanperati a pandan ranpli. Overmold epesè anba 1.5mm kreye pwoblèm -materyèl jele anvan bon jan lyezon devlope.

Diagnostik mòd echèk:Lè w teste adezyon (tès kale, tès taye), egzamine sifas echèk la. Netwaye separasyon nan koòdone=echèk adezif=se pwen fèb=pwosesis oswa pwoblèm materyèl. TPE chire nan tèt li, kite rezidi sou tou de sifas=echèk limenm=kosyon depase fòs materyèl=akseptab.

Etid ka kontaminasyon an

PlasticsToday dokimante yon analiz echèk vo konnen sou. Bouton ki fèt ak 30% vè -substra PP plen ak elastomèr overmold. Pwodiksyon te mache byen, Lè sa a, yon pakèt te montre zewo adezyon -TPE detache nèt.

DSC analiz revele "PP" substra a genyen 40-60% nilon 6 kontaminasyon. Materyèl te melanje nan kèk pwen en. Elastomèr ki te formul pou PP pa te gen okenn afinite chimik pou nilon.

A di: pwa pati . 30% GF nayilonn dansite se 1.35 g/cm³ . 30% GF PP dansite se 1.13 g/cm³. Tcheke pwa ta kenbe sa a anvan overmolding.

Zafè verifikasyon materyèl k ap rantre yo. Espesyalman ak kontni resikle oswa plizyè founisè.

Règ konsepsyon ki jwenn inyore

Soti nan plizyè sous endistri ak eksperyans pwodiksyon:

Pou mete bòdi:

• Boss OD Pi gran pase oswa egal a 1.5 × dyamèt insert (2 × pi pito pou aplikasyon pou gwo -estrès)
• Mete protrusion nan kavite Pi gwo pase oswa egal a 0.4mm (0.016")
• Pwofondè moule anba insert Pi gwo pase oswa egal a 1/6 dyamèt insert (anpeche mak koule)
• Evite kwen byen file sou foure-konsantratè estrès akselere fann
• Konsidere insert prechofaj kòm pratik estanda, pa opsyonèl

Pou overmolding:

• TPE minimòm epesè 1.5mm pou lyezon serye
• Anndan kwen reyon Pi gwo pase oswa egal a 0.5× epesè miray la
• Evite seksyon mens ki friz anvan ou ranpli
• Sifas substra teksti amelyore adezyon mekanik
• Kote pòtay pou minimize rechofaj substrate nan zòn sansib yo

Sa yo jwenn dokimante, mete nan direktiv konsepsyon, Lè sa a, inyore lè presyon orè frape. Pwoblèm yo parèt nan pwodiksyon oswa vin pi mal, nan jaden an.

Kesyon kalifikasyon founisè yo

Lè w ap evalye founisè pou pwosesis sa yo, chèk sètifikasyon ISO jenerik pa di w anpil. Kesyon espesifik yo gen plis enpòtans.

Pou mete bòdi:

• Ki tolerans pozisyon Cpk ou reyalize sou kote insert? (Nenpòt bagay ki anba a 1.33 se konsènan)
• Dekri pwosesis prechofaj insert ou a. Ki tanperati? Kouman verifye?
• Èske w te gen pwoblèm retade krak? Ki sa ki te kòz rasin ak rezolisyon?
• Ki jan ou okipe diferan materyèl CTE?

Pou overmolding:

• Ki jan ou kalifye nouvo substra/overmold konbinezon?
• Ki pwotokòl tès fòs kosyon ou a? Montre done yo.
• Ki jan ou kontwole tanperati substrate nan piki overmold?
• Ki pwosedi prevansyon kontaminasyon sifas ou a?

Pou tou de:

• Fè m 'nan yon revizyon DFM ou pouse tounen sou. Kisa ou te trape?
• Dekri yon pwoblèm pwodiksyon ou rezoud. Kisa ki chanje?
• Ki apwòch ou lè konsepsyon site pa pral travay?
