Ki sa ki se Gating System?
Fonksyon sistèm pòtay la
Sistèm kourè a gide plastik fonn soti nan barik machin nan bòdi piki nan chak kavite nan mwazi an. Se poutèt sa, estrikti, longè, gwosè, ak metòd koneksyon nan sistèm nan kourè tout afekte efè a ranpli piki, konsa dirèkteman afekte bon jan kalite a nan pwodwi a. Anplis de sa, konsepsyon sistèm kourè a ta dwe konsidere tou efikasite ekonomik, reyalize refwadisman rapid ak tan sik kout.
Estrikti sistèm pòtay

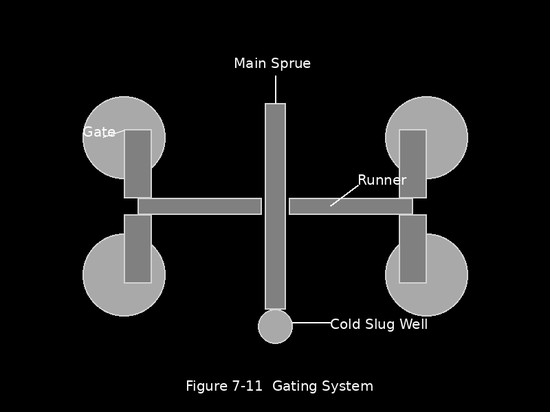

Sistèm kourè a konsiste de kat estrikti: kourè prensipal, kourè branch, pòtay, ak paresseux frèt byen, jan yo montre nan Figi 7-11.
Kourè prensipal (sprue)
Kourè prensipal la (sprue) se kanal plastik ki konekte bouch machin piki a ak sistèm kourè a. Li se premye eleman nan sistèm kourè a.
Kourè Prensipal ak Segondè
Kourè prensipal ak segondè yo se chanèl plastik ki konekte kourè prensipal la ak pòtay la nan mwazi enteryè a, ki pèmèt plastik fonn koule nan mwazi enteryè a. Nan ka yon mwazi de-plak, kourè a sitiye sou liy separasyon an.
Lè w ap desine chanèl koule, yo ta dwe peye atansyon sou fòm ak gwosè kwa-yo. An jeneral, gen kat kalite fòm kwa-pou kanal koule: sèk konplè, trapèz, trapèz modifye, ak egzagòn (gade Figi 7-12). Soti nan pèspektiv transmisyon presyon piki a, pi gwo zòn kwa -nan kanal koule a, pi bon an; pandan ke nan pèspektiv nan kondiksyon chalè, se pi piti sifas kwa -seksyon an, se pi bon an. Se poutèt sa, pi gwo rapò transvèsal -nan zòn sifas, se pi efikas kanal koule a. Konsepsyon chanèl koule sikilè ak kare trans-seksyon yo gen pi gwo valè R-. Paske sikilè -seksyon transvèsal yo refwadi pi vit pase kare-seksyon transvèsal, seksyon transvèsal-sikilè yo se pi bon yo. (Valè R-refere a rapò transvèsal-sipèfisi ak sifas; zòn kwa-seksyon an refere a zòn transvèsal kanal koule a.)
Dyamèt kourè a gen rapò ak longè koule a; pi gwo dyamèt la, se pi long chemen an koule. An menm tan an, kourè a ta dwe kòm etwat ak kout ke posib. Chak kalite plastik gen yon kondisyon minimòm dyamèt kourè; yon dyamèt twò piti pral afekte koule plastik la nan kavite mwazi an. Dyamèt kourè a jeneralman 1.0 mm pi epè pase nivo pwodwi fini pou anpeche plastik ki nan kourè a solidifye anvan pwodwi fini, kidonk asire bon kenbe presyon.
Gate
Gates gen yon enpak siyifikatif sou moldability ak estrès entèn yo. Fòm apwopriye yo anjeneral detèmine pa fòm nan pati a epi yo ka lajman klase nan de kategori: pòtay restriksyon ak pòtay san restriksyon.
Pòtay restriksyon yo se seksyon etwat nan papòt la nan kavite mwazi an, ki fè yo fasil pou trete epi ki pèmèt yo koupe fasil nan pati ki soti nan kourè a, kidonk diminye estrès rezidyèl. Kalite sa a jeneralman yo itilize nan mwazi milti-kavite kote plizyè pati yo modle nan yon sèl fwa, paske li fasilite distribisyon menm epi anpeche rflu plastik nan kavite a. Pòtay ki gen restriksyon yo ka klase plis nan pòtay bò, pòtay ki sipèpoze, pòtay bride, pòtay ki gen fòm fanatik-, pòtay fim, pòtay bag, pòtay disk, pòtay pwen, ak pòtay soumaren. Pòtay san restriksyon yo se kote plastik dirèkteman sou fòm piki nan kavite mwazi an atravè yon kourè vètikal.
Kalite, kote, gwosè, ak kantite pòtay yo afekte dirèkteman aparans, deformation, kontraksyon bòdi, ak fòs pati moule a. Se poutèt sa, faktè sa yo ta dwe konsidere nan konsepsyon an.
(1) Faktè yo konsidere lè w ap detèmine fòm pòtay la: Fòm pòtay la afekte koule nan résine nan kavite mwazi an, aparans pati moule a, ak oryantasyon koule materyèl la. Se poutèt sa, lè w ap chwazi kalite pòtay la, li nesesè yo konsidere kalite materyèl la oswa fòm pwodwi ak enfliyans nan oryantasyon koule.
(2) Faktè yo konsidere lè w ap detèmine gwosè pòtay la:
① Karakteristik koule plastik.
② Mwazi epesè miray la.
③ Kantite plastik ki sou fòm piki nan kavite mwazi an.
④ Plastik tanperati k ap fonn.
⑤ Tanperati mwazi.
(3) Faktè pou konsidere lè w ap detèmine kote pòtay la:
① Pòtay la ta dwe lokalize nan pwen ki pi epè nan koup transvèsal -pati plastik la. Sa a pèmèt pou pi dousman refwadisman nan pòtay la, fasilite koule nan materyèl fonn nan kavite mwazi an ak anpeche domaj tankou kontraksyon.
② Kote pòtay la ta dwe minimize chemen koule materyèl la fonn, diminye chanjman nan direksyon koule, epi minimize pèt presyon. Anjeneral, yon pòtay ki sitiye nan sant la nan pati plastik la pi efikas.
③ Kote pòtay la ta dwe fasilite vantilasyon gaz ki soti nan kavite mwazi an. Si materyèl la fonn k ap antre nan kavite mwazi an prematireman fèmen sistèm vantilasyon an, li pral difisil pou gaz yo chape soti nan kavite a, ki afekte kalite pwodwi. Chanèl vantilasyon yo ta dwe mete nan pozisyon final la kote materyèl la fonn rive nan kavite a pou fasilite vantilasyon.
④ Pòtay la ta dwe sitiye dirèkteman opoze miray nwayo a oswa yon nwayo gwo, sa ki pèmèt gwo -materyèl fonn vitès la afekte dirèkteman kavite a oswa miray nwayo a, kidonk chanje direksyon koule a, diminye to koule a, ak san pwoblèm ranpli kavite a. Sa a elimine mak jetting evidan sou pati plastik la epi anpeche ka zo kase fonn.
⑤ Yo ta dwe kontwole kantite pòtay yo. Antre nan kavite a nan plizyè pòtay pral kreye plis liy soude.
⑥ Kote pòtay la ta dwe asire inifòm materyèl fonn manje, ak chemen koule soti nan kourè prensipal la nan tout pati nan kavite a se menm bagay la oswa menm jan an, pou diminye liy flash ak soude.
⑦ Pou pati plastik ki gen nwayo oswa foure, espesyalman pati plastik silendrik ak nwayo Mens, evite manje dirèkteman sou nwayo a oswa insert pou anpeche koube nwayo oswa insert deplasman.
⑧ Kote pòtay la ta dwe evite lakòz ka zo kase fonn. Lè yon ti pòtay se dirèkteman opoze yon kavite ki gen yon gwo lajè ak epesè, gwo -materyèl fonn vitès k ap koule nan pòtay la ap sibi gwo estrès taye, sa ki lakòz fenomèn ka zo kase fonn tankou jetting ak trennen sou vant. Jetting fizyon gen tandans lakòz plisman, sa ki lakòz mak rid sou pwodwi a.
⑨ Lè yo enjekte plastik fonn nan gwo vitès nan kavite mwazi an atravè pòtay la, li montre yon efè direksyon. Yo ta dwe chwazi kote pòtay la pou evite efè negatif direksyon sa a.
⑩ Lè w ap detèmine kote pòtay la ak nimewo pou yon mwazi, yo dwe tcheke rapò koule a pou asire fonn lan ranpli kavite a. Rapò koule a detèmine pa rapò longè kanal koule total ak epesè kanal total koule. Valè akseptab li yo varye depann sou pwopriyete yo fonn, tanperati, presyon piki, elatriye.
⑪ Pou pati plastik plat, deformation ak deformation gen tandans rive paske pousantaj kontraksyon yo enkonsistan nan diferan direksyon. Sèvi ak pòtay miltip se pi plis efikas.
⑫ Pou ankadreman -ki kalite pati plastik, dyagonalman mete pòtay yo ka amelyore deformation ki te koze pa kontraksyon.
⑬ Pou pati plastik ki gen fòm bag -, yo ta dwe mete pòtay la tanjansyèl pou diminye liy soude yo, ogmante fòs nan zòn soude a, epi fasilite vantilasyon.
⑭ Pou pati plastik ki gen epesè miray inegal, yo ta dwe kenbe kote pòtay la kòm konsistan ke posib pou fè pou evite rèd.
⑮ Pou pati plastik ki gen fòm koki-, yo ka itilize yon aranjman sant-potay ki monte pou diminye liy soude yo.
⑯ Pou pati plastik ki gen fòm bòl-, mens ak mens-, yo ka mete plizyè pwen gating ak rib pwosesis pou gide koule a epi anpeche mank materyèl.
Prensip ki anwo yo pou chwazi pozisyon gating ka mennen nan kontradiksyon nan aplikasyon; nan ka sa yo, manyen fleksib ki baze sou sitiyasyon aktyèl la nesesè.
(4) Balans Gating
Si yo pa ka jwenn yon sistèm kourè balanse, yo ka itilize metòd balans gating sa a pou reyalize objektif la nan bòdi piki inifòm. Metòd sa a apwopriye pou mwazi ki gen yon gwo kantite kavite. Gen de metòd balans pòtay: chanje longè kanal pòtay la ak chanje zòn transvèsal -nan pòtay la.
Lè dimansyon kavite yo gen diferan zòn projetée, gating la dwe balanse tou. Nan pwen sa a, pou detèmine gwosè pòtay la, yo dwe premye detèmine yon gwosè pòtay, epi yo dwe kalkile rapò gwosè pòtay sa a ak volim kavite ki koresponn lan. Lè sa a, rapò sa a aplike nan konparezon an nan lòt pòtay ak volim kavite korespondan yo pou youn apre lòt detèmine gwosè a nan chak pòtay. Apre piki aktyèl jijman, operasyon balanse pòtay la ka fini.
Lè w ap pwodwi pati oswa plis pwodwi fini ki soti nan menm kavite mwazi an, si kèk seksyon nan materyèl la pi mens, sprue a bezwen epè. Kantite epesman depann sou gwosè a nan pwodwi a fini. Anjeneral, seksyon pi epè nan pwodwi fini koule pi byen, sa ki lakòz presyon nòmal, pandan y ap seksyon mens koule pi pòv, ki mennen nan pi wo presyon. Se poutèt sa, si pwodwi yo fini yo dwe ranpli ansanm, seksyon yo pi epè ka fè eksperyans flash. Pou anpeche move balans koule, kourè a pou seksyon ki pi mens yo bezwen epè pou konpanse pèt presyon, jan yo montre nan Figi 7-13.
Pwi paresseux frèt
Pwi paresseux frèt, ke yo rele tou twou frèt paresseux, yo fèt pou estoke pi fre materyèl plastik fonn nan kòmansman pwosesis ranpli a, anpeche li antre dirèkteman nan kavite mwazi an ak bouche pòtay la oswa afekte bon jan kalite pwodwi. Pwi paresseux frèt yo anjeneral sitiye nan fen kourè prensipal la. Lè kourè branch yo long, yo ta dwe enstale pi frèt yo tou nan pwent yo.
