Pwen prensipal yo nan desen an nan mwazi an piki nan kò a bwòs dan elektrik

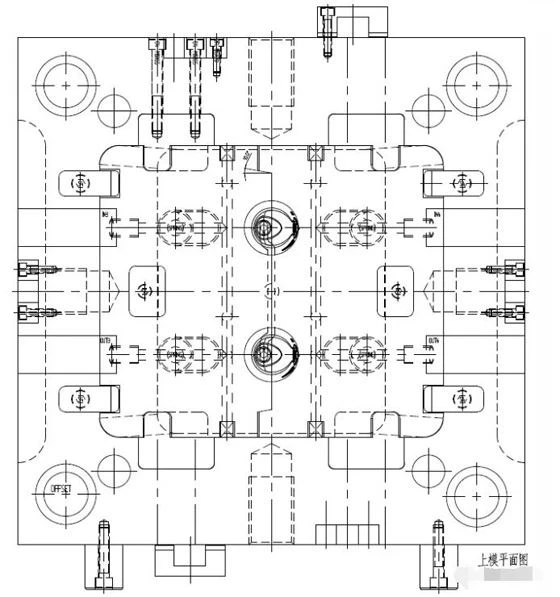

Mwazi kò bwòs dan elektrik la montre nan Figi 1. Gwosè maksimòm pwodwi a se ? 42.25 mm x 138.2 0 mm, epesè an mwayèn nan pati plastik la se 2.65 mm, materyèl la nan pati plastik la se PP, pousantaj la kontraksyon se 1.016, ak bon jan kalite a nan pati nan plastik se 22.62 gram. Kondisyon teknik yo nan pati plastik yo se ke pa dwe gen okenn domaj tankou pik, mekontantman ak bòdi piki, liy koule, porositë, deformation deformation, tach ajan, materyèl frèt, liy jè, elatriye Difikilte pou nan konsepsyon mwazi se ke fòm nan. nan pati plastik la bezwen yo dwe fèt ak yon nwayo Hough kurseur, ak diferans ki genyen ant de kurseur yo dwe kontwole anba a 0.03.
Li ka wè nan Figi 1 ke gen plizyè twou sou zepòl la nan pati nan plastik pou twou bouton, ak tèt la se pou nan twou fasilite pasaj la nan arbr a wotasyon. Kavite enteryè a nan pati plastik la se yon eleman sistèm opere oswa yon eleman elektwonik, ak dyamèt ekstèn nan pò a gwo gen yon fil ekstèn. Kouvèti batri a reyini isit la.
Dapre estrikti a nan pati plastik la, estrikti nan kurseur Huff isit la bezwen yo dwe fèt kòm yon estrikti devan mwazi oblik elastik kurseur. Kavite mwazi an klase 1 soti nan 2, ak plastik la fonn antre nan kourè a nan kurseur Huff la dirèkteman nan manch rad la sprue 25. Lè sa a, antre nan tèt la nan pati nan plastik pa vle di nan yon pòtay pwen.
Pati mens silendrik, tankou kò bwòs dan elektrik ak penholders, gen yon pi gwo fòs pi sere sou nwayo a. Dirèkteman pouse deyò ap lakòz pati plastik yo pliye epi afekte dwat la, ak pati plastik yo ap vin pwodwi ki pa kalifye. Mezi prensipal la pou rezoud sa a kalite deformation pati plastik se demold mwazi yo mobil ak fiks ansanm. Apre mwazi an louvri, kurseur Huff la pa separe imedyatman, men dekole yon distans sèten soti nan insert mwazi an mobil 30 ki vlope pati plastik la, kontinye louvri mwazi an, machin nan bouk ouvè, zen an rale mwazi an oksilyè devan oblik. elastik kurseur yo louvri, fòs la kondwi nan blòk la se yon sezon prentan. Finalman, baton an tèt 27 pouse insert plak la pouse 5 pou demold pati plastik la.
Mekanis kontwòl premye klasifikasyon sekans lan se machin bouk la, sezon prentan an 8, ak limit plak la pouse reyalize pa vis nan limit long fiks sou plak B la. Mekanis separasyon an reta nan kurseur elastik oblik mwazi devan an efektivman dekonpoze fòs procesna a epi evite deformation pati plastik la pandan pwosesis ekspilsyon an.
