Multi-fonksyon dyagnostik enstriman panèl piki mwazi

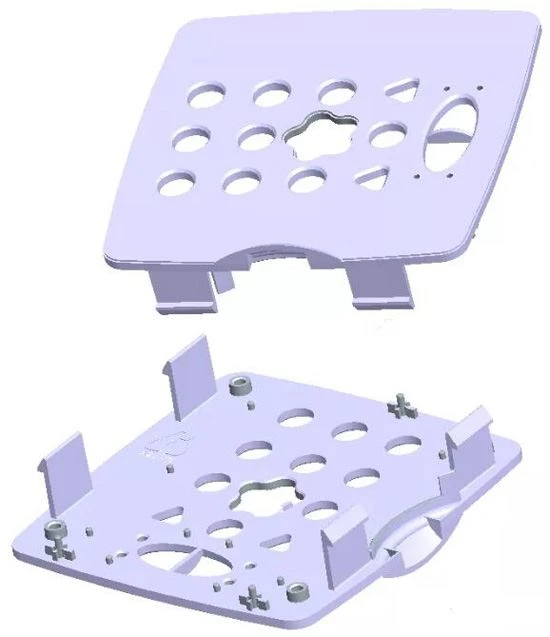

Pwodwi panèl enstriman dyagnostik milti-fonksyon an montre nan Figi 1. Gwosè maksimòm pwodwi a se 103.53 mm x 104.00mm x 26.35 mm, epesè an mwayèn nan pati plastik la se 3.{{ 9}} mm, materyèl la nan pati plastik la se ABS, pousantaj la kontraksyon se 1.005, ak bon jan kalite a nan pati nan plastik se 31.47 gram. . Kondisyon teknik pou pati plastik yo se ke pa dwe gen okenn domaj tankou pik, mekontantman ak bòdi piki, liy koule, porositë, deformation warpage, tach ajan, materyèl frèt, liy jè, elatriye.
Li ka wè nan Figi 1 ke estrikti nan pati plastik la se relativman senp. Pati plastik la se panèl enstriman dyagnostik milti-fonksyon Honeywell. Honeywell se yon konpayi manifakti avanse divèsifye, gwo teknoloji ki te fonde nan Etazini. Koulye a, konpayi branch yo gaye nan tout mond lan. Foto pwodwi yo nan seri sa a nan mwazi yo soti nan Lafrans, ak dokiman yo teknik ak kondisyon teknik yo tout an franse. Pati plastik mande pou gwosè segondè, anplis tolerans dimansyon, tolerans jewometrik yo mande tou.
Ansyen Katriyèm Ministè Endistri Machin nan peyi mwen an te fòme SJ 1372-78, ki te vin estanda gid endistri rekonèt. Sou baz sa a, GB/T 14486-1993 "Engineering Plastic Molded Plastic Parts Dimension Tolerance" te pibliye an 1993, epi li te revize ankò an 2008, epi li te chanje non "Moulded Parts Dimension Tolerance Table".
Depi gen anpil faktè ki afekte presizyon dimansyon nan pati plastik, li trè enpòtan pou detèmine rezonab tolerans dimansyon nan desen an nan pati plastik. Anjeneral pale, anba site la nan asire kondisyon yo ki itilize, presizyon an ta dwe fèt yo dwe pi ba.
Kounye a, pa gen okenn estanda tolerans dimansyon inifòm pou pati plastik nan mond lan, men divès peyi gen pwòp estanda tolerans espesifye yo. Pou egzanp, estanda Alman an se DIN16901; estanda Swis la se VSM77012; estanda franse pou pati plastik se NF T58-000; estanda jeneral Ewopeyen an se DIN ISO 2768 tab tolerans, ki ka itilize kòm yon referans lè konsepsyon mwazi pou ekspòtasyon an Ewòp.
Akòz materyèl yo diferan ak metòd pwosesis nan pwodwi a, presizyon nan dimansyon nan pati plastik diferan de sa yo ki nan pwodwi mekanik. Gwosè pati plastik yo limite pa materyèl plastik. An menm tan an, presizyon li yo tou afekte pa fluctuations nan kontraksyon materyèl, presizyon fabrikasyon mwazi, teknoloji piki, ak pati mwazi Mete ak chire nan pati mwazi yo ak chanjman yo nan ekspansyon tèmik pandan asanble a ak itilizasyon pati mwazi yo. Se poutèt sa, li pi difisil pou kontwole presizyon nan pati plastik pase kontwole presizyon nan lòt pwodwi elektwomekanik. Li patikilyèman enpòtan pou amelyore presizyon nan pati plastik ak kontwole bòdi a.
Se presizyon nan dimansyon nan pati plastik la tou ki gen rapò ak estrikti a nan pati nan plastik. Pou egzanp, diferans lan nan presizyon diferan nan konsepsyon estrikti mwazi akòz si wi ou non gen yon mekanis rale nwayo lateral. Mekanis ekspilsyon ki pa rezonab la pral lakòz deformation ekspilsyon. Konpare ak estrikti nan pati plastik louvri, toujou gen yon diferans nan deformation kontraksyon, ak pati nan plastik tèt li tou gen enstalasyon elastik deformation.
Dapre wòl pwodwi plastik la nan pwodwi a tout antye ak relasyon asanble a, gwosè pwodwi plastik la ka divize an: gwosè fonksyonèl; gwosè asanble; gwosè gratis.
Atik jeyometrik tolerans pati plastik yo se fondamantalman menm jan ak pwodwi mekanik yo. Gade figi 3. Tolerans jeyometrik la se tolerans fòm ak pozisyon nan tan lontan an, ki konpoze de done, make liy gid ankadreman ak flèch. Nan Fig. 3, plat la nan gwo plan an nan pati plastik la se 0.15; simetri referans A ak referans B se respektivman 0.05; tolerans plizyè dimansyon se ± 0.05 mm.
Tolerans dimansyon strik ak tolerans jewometrik te pote difikilte teknik nan enspeksyon an. Diferans ki genyen ant enspeksyon an nan pati plastik ak pati mekanik se ke frigidité nan pati yo plastik se pòv. Pafwa, lè fòm nan pati plastik la se iregilye, li difisil a dwat pati a. Twòp fòs pandan tès la ka lakòz tou pati plastik yo defòme. Se poutèt sa, nan gade nan sitiyasyon sa a, enspeksyon pati plastik bezwen konsepsyon enstalasyon enspeksyon lè sa nesesè. Aparèy tès yo sitou te fè nan alyaj aliminyòm, ki se limyè ak pratik yo dwe mete sou tab la tès oswa sifas la nan enstriman an twa-kowòdone.
Pati plastik panèl enstriman dyagnostik multifonksyon an se pati plastik presizyon ti-gwosè. Gen plizyè twou bouton sou tèt pati plastik la, epi sifas la oblije plat. Gen 4 kote sou bò a nan pati plastik la ki bezwen fèt ak nwayo kurseur. Dyagram nan konsepsyon mwazi yo montre nan Figi 2. Baz mwazi an se yon estanda senplifye amann mwazi baz FCI3550. Bouch la senplifye gen 4 pòs gid mwens pase bouch la estanda. Se poutèt sa, bò long nan baz mwazi an gen yon espas pi laj, ki se pratik pou desine kurseur la.
Yon modifikasyon ti tay nan fonksyon an nan mwazi an ka mennen nan bòdi piki konplètman otomatik epi kidonk ogmante pwodiktivite travay. Mwazi piki konplètman otomatik anjeneral pwodui pi bon ak pi estab bon jan kalite epi redwi pwodwi ki defektye. Nan pifò ka yo, lavi mwazi an ka ogmante tou.
Operasyon totalman otomatik: machin nan bòdi piki repete konplete sik la tout antye nan fonksyon an bòdi pwograme, epi sèlman sispann lè machin nan oswa mwazi echwe oswa manyèlman fèmen. Pati plastik ak sistèm kourè nan sistèm vide a pral otomatikman tonbe oswa yo pral retire pa yon robo.
Lè twa-platen mwazi an se konplètman otomatik piki bòdi, materyèl la bouch long fasil defòme ak vire sou epi li pèdi pozisyon orijinal li, ki fè li difisil a atrab pa manipulateur la. Se poutèt sa, yon kolòn anti-wotasyon bezwen yo dwe fèt sou total la nan sistèm nan gating, jan yo montre nan Figi 2. Yon lòt lide se kite materyèl la bouch nan twa-platen mwazi an otomatikman tonbe, men si gen yon fenomèn desen fil. , gout otomatik la ap echwe, materyèl la bouch ka pann nan lè a, ak bòdi piki a ap echwe lè mwazi an fèmen ankò. Se poutèt sa, pou bòdi a piki konplètman otomatik nan twa-platen mwazi an, materyèl la bouch yo ta dwe atrab pa yon manipulateur otank posib.
